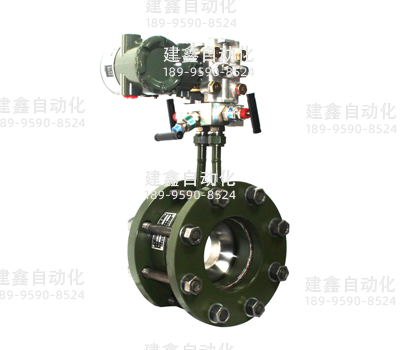

標準噴嘴流量計
 |
YX-LGP系列標準噴嘴亦稱ISA1932噴嘴，具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度高等特點，適用于電廠高溫高壓蒸汽、熱網管路、流速高的流體流量測量。標準噴嘴按國標GB/T2624-93進行設計制造，按國標JJG640-...
|
|---|
產品描述PRODUCT INTRODUCTION
一．產品概述
YX-LGP系列標準噴嘴亦稱ISA1932噴嘴，具有耐高溫高壓、耐沖擊、使用壽命長、測量范圍大、測量精度高等特點，適用于電廠高溫高壓蒸汽、熱網管路、流速高的流體流量測量。標準噴嘴按國標GB/T2624-93進行設計制造，按國標JJG640-94進行檢定。無需實流標定。
二．結構形式
標準噴嘴由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽P組成，其取壓方式上游取壓口采用角接取
壓，下游取壓口可按角接取壓設置，也可設置于較遠下游處。噴嘴總長度
當0.30≤β≤2/3時，噴嘴長度=0.6041d
當2/3≤β≤0.80時，噴嘴長度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d
四．產要產品參數
1. 公稱直徑：50mm≤DN≤500mm
2. 公稱壓力：PN≤32MPa
3. 雷諾數范圍：0.30≤β≤0.44時，70000≤ReD≤107
0.44≤β≤0.8時，20000≤ReD≤107
4. 孔徑比：0.30≤β≤0.80
5. 精度：1.0級
